반도체 분류



반도체, 메모리가 전부가 아니라고? 현대 IT 기기의 뇌와 심장 역할을 하는 반도체의 복잡한 분류 체계를 핵심 위주로 깔끔하게 정리해 드립니다. 이 글을 읽고 나면 뉴스에 나오는 어려운 반도체 용어들이 한눈에 들어오기 시작할 거예요!

여러분, '반도체' 하면 어떤 단어가 가장 먼저 떠오르시나요? 아마 많은 분이 삼성전자나 SK하이닉스의 주력 제품인 'D램'이나 '낸드플래시' 같은 메모리 반도체를 떠올리실 거예요. 하지만 사실 우리가 매일 사용하는 스마트폰이나 자동차 안에는 메모리보다 훨씬 다양한 종류의 반도체들이 숨어있답니다. 저도 처음 공부할 때는 "이걸 다 외워야 하나?" 싶어서 정말 머리가 아팠거든요. 😅 하지만 분류의 기준만 명확히 알면 생각보다 간단하답니다. 오늘은 반도체의 방대한 세계를 아주 쉽게 탐험해 보려고 해요! 😊



가장 큰 줄기: 메모리 vs 시스템 반도체 vs 전력 반도체 (Power) 🤔

반도체를 나누는 가장 기본적이고 중요한 기준은 바로 '기능'입니다. 크게 정보를 저장하는 역할과 정보를 처리(계산)하는 역할로 나눌 수 있죠.

1️⃣ 용도별 분류 (가장 기본)

I. 시스템 반도체 (Logic / Non-Memory)

연산·제어·판단 담당

• CPU: 중앙처리장치 (PC·서버)
• GPU: 병렬 연산, AI 학습·추론
• SoC: 스마트폰·자동차용 통합칩
• MCU(Microcontroller Unit, 마이크로컨트롤러) : 가전·산업·자동차 제어
• AI 반도체: AI Accelerator(인공지능 가속기) GPU, NPU, TPU, ASIC (Application-Specific Integrated Circuit)

📌 SoC (System on a Chip)

**SoC(System on a Chip)**는 하나의 반도체 칩 안에 CPU, GPU, NPU, 메모리 컨트롤러, I/O, 통신 모듈 등 시스템을 구성하는 핵심 부품을 통합 집적한 반도체입니다. 말 그대로 “칩 하나로 시스템 전체를 구현”하는 개념입니다.

1. SoC의 핵심 구성 요소

• CPU (Central Processing Unit)
  범용 연산과 OS 실행을 담당
• GPU (Graphics Processing Unit)
  그래픽·병렬 연산 가속
• NPU / AI Accelerator
  딥러닝·추론 연산 가속
• ISP (Image Signal Processor)
  카메라 이미지 처리
• DSP (Digital Signal Processor)
  음성·신호 처리
• Memory Controller
  DRAM/LPDDR와의 인터페이스
• I/O & Connectivity
  USB, PCIe, HDMI, Wi-Fi, Bluetooth, 5G/모뎀 등
• Power Management Logic
  저전력 동작과 전력 분배

2. SoC의 특징과 장점

• 고집적·소형화: 여러 칩을 하나로 → 기기 크기 감소
• 저전력: 칩 간 통신 감소 → 배터리 효율 향상
• 성능 최적화: 특정 용도에 맞춘 맞춤형 설계
• 비용 절감: BOM(부품 수) 감소

3. SoC vs 개별 칩 구조

구분SoC개별 칩(CPU+GPU 등)

집적도	매우 높음	낮음
전력 효율	우수	상대적으로 낮음
확장성	제한적	우수
주 사용처	모바일·임베디드	PC·서버

4. 주요 적용 분야

• 스마트폰·태블릿: 모바일 AP
• 자동차: ADAS, IVI, 자율주행 SoC
• IoT·웨어러블: 초저전력 SoC
• 엣지 AI: 카메라·로봇·스마트 팩토리
• 콘솔·임베디드: 맞춤형 연산 플랫폼

5. SoC와 AP의 관계

• **AP(Application Processor)**는 모바일용 SoC의 한 종류입니다.
  즉, 모든 AP는 SoC이지만, 모든 SoC가 AP는 아닙니다.

6. SoC 설계·제조 흐름

1. 아키텍처 설계 (CPU/GPU/NPU 구성 결정)
2. RTL 설계 & 검증
3. 파운드리 제조 (예: 첨단 공정)
4. 패키징 & 테스트
5. 시스템 탑재

📌대표적인 AP(Application Processor)

– 설계사(Fabless)와 제조사(Foundry) 정리

1. Snapdragon 시리즈

• 설계사: Qualcomm
• 제조사: TSMC (주력), 일부 세대 Samsung Foundry
• 특징: Android 최상위 생태계, CPU+GPU+NPU+모뎀 통합
• 대표 모델: Snapdragon 8 Gen 시리즈

2. Apple A / M 시리즈 (모바일은 A 시리즈)

• 설계사: Apple
• 제조사: TSMC (전량)
• 특징: ARM 기반 자체 CPU 설계, 업계 최고 수준의 성능·전력 효율
• 대표 모델: A16, A17 Pro (iPhone/iPad)

3. Exynos 시리즈

• 설계사: Samsung Electronics (LSI 사업부)
• 제조사: Samsung Foundry, 일부 세대 TSMC
• 특징: 삼성 모바일 기기 중심, GPU 협업(AMD RDNA 계열 적용 사례)
• 대표 모델: Exynos 2400

4. Dimensity 시리즈

• 설계사: MediaTek
• 제조사: TSMC
• 특징: 가성비·전력 효율 강점, 중·고급형 Android 시장 점유 확대
• 대표 모델: Dimensity 9000 / 9300

5. Kirin 시리즈

• 설계사: HiSilicon (화웨이 자회사)
• 제조사: 과거 TSMC → 현재 SMIC
• 특징: 화웨이 스마트폰 전용, 제재 이후 공정 제약 속 자체 생태계 유지
• 대표 모델: Kirin 9000S

한눈에 보는 요약 표

AP설계사제조사주 사용처

Snapdragon	Qualcomm	TSMC / Samsung	Android 플래그십
Apple A	Apple	TSMC	iPhone / iPad
Exynos	Samsung	Samsung / TSMC	Galaxy 일부
Dimensity	MediaTek	TSMC	Android 전반
Kirin	HiSilicon	SMIC	Huawei

핵심 포인트 정리

• **설계(팹리스)**와 **제조(파운드리)**는 분리되어 있음
• 최첨단 AP = TSMC 의존도 매우 높음
• AP 경쟁력은 CPU 아키텍처 + 공정 미세화 + 전력 효율의 합

📌AI Accelerator

🔹 GPU (Graphics Processing Unit)

• 대규모 병렬 연산에 강점
• AI 학습과 추론 모두 활용
• 대표 기업: NVIDIA

🔹 TPU (Tensor Processing Unit)

• 행렬 연산(Tensor)에 특화
• AI 연산 전용 구조
• 대표 기업: Google

🔹 NPU (Neural Processing Unit)

• 모바일·엣지 AI에 최적화
• 저전력, 실시간 추론
• 스마트폰·자동차·로봇에 탑재

🔹 ASIC 기반 AI 가속기

• 특정 AI 연산만을 위해 설계
• 최고 효율, 낮은 범용성
• 데이터센터용으로 확산 중

📌 고부가가치 / 설계 역량 핵심



II. 메모리 반도체 (Memory)

저장 담당

• DRAM: 휘발성, 작업 메모리
• NAND Flash: 비휘발성, 저장장치
• HBM: AI·HPC용 고대역폭 DRAM 메모리

📌 대규모 설비·공정 경쟁 중심

③ 전력 반도체 (Power)

전력 변환·제어

• MOSFET / IGBT
• SiC / GaN (차세대)

📌 EV·로봇·데이터센터 핵심

기능에 따른 주요 분류 📝

• 메모리 반도체: 정보를 저장하고 기억하는 역할 (도서관의 서가 같은 역할)
• 시스템 반도체 (비메모리): 연산, 논리, 제어 등 정보를 처리하는 역할 (두뇌 같은 역할)
• 전력 반도체 (Power): 전력 변환·제어

💡 알아두세요!
전 세계 반도체 시장 규모는 시스템 반도체가 약 70%를 차지할 정도로 훨씬 큽니다. 우리가 흔히 아는 인텔, 엔비디아, 퀄컴 등이 바로 이 시스템 반도체 분야의 강자들이에요.



메모리 반도체의 세부 분류: 휘발성이냐 아니냐 📊

메모리 반도체는 다시 '전원이 꺼졌을 때 데이터가 남아있는가'에 따라 구분됩니다.

구분	특징	주요 제품
휘발성 (RAM, Random Access Memory)	전원이 꺼지면 데이터 소멸, 속도가 매우 빠름	DRAM, SRAM
비휘발성 (ROM, Read Only Memory)	전원이 꺼져도 데이터 보존, 영구 저장 용도	NAND Flash, SSD

⚠️ 주의하세요!
최근 AI 열풍으로 주목받는 HBM(고대역폭 메모리)은 완전히 새로운 종류가 아니라, 여러 개의 DRAM을 수직으로 쌓아 성능을 극대화한 'DRAM의 응용 버전'입니다.



시스템 반도체의 방대한 세계 🧮

시스템 반도체는 그 종류가 수만 가지에 달할 정도로 다양합니다. 주요 제품군은 다음과 같습니다.

• 마이크로컴포넌트: CPU(컴퓨터), AP(스마트폰)처럼 복잡한 연산을 수행합니다.
• 아날로그 IC: 빛, 소리, 온도 등 자연의 신호를 디지털로 바꾸거나 전력을 관리합니다.
• 로직 IC: 특정 조건에 따라 작동하는 논리 회로를 담당합니다.
• 광학 센서: 카메라의 눈 역할을 하는 CMOS 이미지 센서(CIS)가 대표적입니다.

반도체 밸류체인 용어 정리 🔢

반도체를 만드는 '방식'에 따라서도 업체들을 분류합니다.

1. 팹리스(Fabless): 공장 없이 주로 시스템 반도체만 설계만 하는 곳 (예: 엔비디아, 퀄컴)
2. 파운드리(Foundry): 설계 도면대로 주로 시스템 반도체만 생산만 하는 곳 (예: TSMC)
3. IDM(Integrated Device Manufacturer, 종합 반도체 회사): 설계부터 생산까지 다 하는 곳 (예: 삼성전자, 인텔)
4. OSAT (Outsourced Semiconductor Assembly and Test): 반도체 제조 후공정인 **패키징(Assembly)**과 **테스트(Test)**를 전문적으로 외주 수행하는 기업

📌 팹리스(Fabless) 산업을 대표하는 글로벌 핵심 기업들

1️⃣ 미국 (US) – 고부가·플랫폼 지배형

• NVIDIA
  AI·데이터센터 GPU의 절대 강자 (CUDA 생태계, HBM 기반 가속기)
• Qualcomm
  스마트폰 SoC(스냅드래곤), 통신 모뎀, 자동차용 칩
• AMD
  CPU(라이젠/에픽) + GPU(라데온/Instinct) 이원화 전략
• Broadcom
  데이터센터 네트워크 ASIC, 스위치, 커스텀 칩
• Marvell
  AI 서버·스토리지용 맞춤형 ASIC, DPU
• Apple
  자체 설계 SoC(A·M 시리즈)로 생태계 최적화 (완전 팹리스)

2️⃣ 대만 (Taiwan) – 물량·원가 경쟁력

• MediaTek
  스마트폰·TV·IoT용 SoC 대량 공급 (가성비 중심)
• Realtek
  통신·오디오·PC 주변기기 칩
• Novatek
  디스플레이 드라이버 IC(DDI) 전문

3️⃣ 한국 (Korea) – 시스템 반도체 성장 단계

• LX Semicon
  OLED·LCD용 DDI, 전력관리 IC
• Telechips
  차량용 SoC, 인포테인먼트 칩
• FuriosaAI
  데이터센터용 AI 가속기(NPU) 스타트업
• Rebellions
  서버·엣지 AI용 칩 설계 (국내 대표 유니콘 후보)

4️⃣ 기타 지역 주요 팹리스

• HiSilicon (중국)
  화웨이 계열 SoC·AI 칩 (제재 영향 큼)
• Infineon (부분 팹리스)
  전력·차량용 일부 외주 생산 병행

5️⃣ 팹리스 산업의 핵심 포인트

• 자산 경량화: 공장(CAPEX) 없이 설계 역량에 집중
• 파운드리 의존: 주로 TSMC·삼성 파운드리 사용
• 패키징 중요성 확대: HBM·2.5D·3D로 OSAT/첨단 패키징 연계 필수
• AI 시대 수혜: GPU·ASIC·NPU 중심으로 고성장

📌 파운드리(Foundry) 산업을 대표하는 글로벌 핵심 기업들

1️⃣ 세계 1위 – 초미세 공정 절대 강자

TSMC

• 세계 파운드리 점유율 1위
• 5nm·3nm 양산, 2nm(Nanosheet) 준비
• 주요 고객: NVIDIA, Apple, AMD, Qualcomm
• 강점: 수율·공정 안정성·대량 생산 능력
• CoWoS 등 첨단 패키징까지 생태계 장악

2️⃣ 세계 2위 – IDM+파운드리 병행

Samsung Electronics (Foundry 사업부)

• 3nm GAA(Gate-All-Around) 세계 최초 양산
• 모바일·AI·HPC 고객 다변화 시도
• 강점: 메모리(HBM)와의 패키지 통합 경쟁력
• 과제: 수율 안정화 및 대형 고객 확대

3️⃣ 미국의 부활 전략 – 파운드리 재진입

Intel (IFS: Intel Foundry Services)

• 18A(≈2nm급) 공정 추진
• 미국·유럽 내 지정학적 생산 거점 강점
• 강점: CPU 설계 노하우, Foveros(3D 패키징)
• 과제: 외부 고객 신뢰 및 수율

4️⃣ 성숙 공정 특화 – 안정적 수익 모델

GlobalFoundries

• 28nm 이상 성숙 공정 집중
• 자동차·전력·RF·IoT 강점
• 미세공정 경쟁 대신 장기 공급 계약 전략

5️⃣ 중국 최대 – 내수 중심 성장

SMIC

• 중국 최대 파운드리
• 제재로 인해 7nm 이하 공정 제한
• 강점: 중국 내수·국가 전략 지원
• 과제: EUV 접근 제한

6️⃣ 기타 주요 파운드리

• UMC
  28~40nm 중심, 디스플레이·MCU
• Tower Semiconductor
  아날로그·전력·센서 특화
• PSMC
  전력·메모리 공정

7️⃣ 파운드리 산업 핵심 포인트

• 초미세 공정: TSMC ↔ 삼성 ↔ 인텔의 3강 경쟁
• 성숙 공정: 자동차·산업용 수요로 안정 성장
• 패키징 중요성: 2.5D·3D가 성능의 핵심
• 지정학 변수: 미국·유럽 생산 거점 가치 상승

🔎 한 줄 요약

• TSMC = 수율·신뢰의 표준
• 삼성 = GAA·메모리 결합 전략
• 인텔 = 지정학 + 3D 패키징 반격
• GF·UMC = 성숙 공정의 강자

📌 IDM (Integrated Device Manufacturer, 종합 반도체 기업)을
글로벌 핵심 기업

1️⃣ 글로벌 최상위 IDM (메모리·로직 핵심)

Samsung Electronics

• 세계 최대 종합 IDM
• DRAM · NAND · 파운드리 · 시스템LSI 보유
• 강점: 메모리 + 파운드리 + 패키징 통합
• AI/HBM·GAA 공정 핵심 플레이어

Intel

• CPU 중심의 전통적 IDM
• x86 서버·PC 생태계 지배
• 최근 IFS(Intel Foundry Services)로 파운드리 병행
• 강점: CPU 설계 + 자체 공정 + 3D 패키징(Foveros)

SK hynix

• DRAM·NAND 전문 IDM
• HBM 세계 1위
• NVIDIA 등 AI 가속기 메모리 핵심 공급
• 순수 메모리 중심 구조

Micron Technology

• 미국 유일 대형 메모리 IDM
• DRAM·NAND·HBM 생산
• 미국·일본 중심 생산 거점

2️⃣ 아날로그·전력·차량용 IDM (안정적 수익형)

Texas Instruments

• 아날로그·전력 반도체 최강자
• 300mm 자체 팹 다수 보유
• 장기 고객·산업용 중심

Infineon Technologies

• 전력·차량용 반도체 세계 1위권
• SiC·IGBT 강자
• 일부 외주 병행하지만 핵심 공정은 내부 수행

NXP Semiconductors

• 차량용 MCU·보안칩
• IDM + 외주 혼합 구조

STMicroelectronics

• 차량·전력·센서 IDM
• SiC, 전력 반도체 집중

3️⃣ 일본 IDM (소재·공정 강점)

Renesas Electronics

• 차량용 MCU 세계 최상위
• 일본 자동차 생태계 핵심

Kioxia

• NAND Flash 전문 IDM
• 前 도시바 메모리

4️⃣ IDM vs 다른 구조 간단 비교

구분IDM팹리스파운드리

설계	○	○	✕
제조	○	✕	○
판매	○	○	B2B
투자 규모	매우 큼	작음	매우 큼
대표 기업	삼성, 인텔	엔비디아	TSMC

5️⃣ IDM의 핵심 의미 (중요)

• 기술 축적의 끝판왕
• 공정·설계·패키징 최적화 가능
• AI·HBM·전력반도체 시대에 다시 재평가
• 단점: CAPEX 부담, 사이클 민감

🔎 한 줄 요약

• IDM = 반도체 산업의 “풀스택 기업”
• 메모리·전력·차량·AI 시대에 다시 강해지는 구조

📌 OSAT (Outsourced Semiconductor Assembly & Test) 산업을 대표하는 글로벌 핵심 기업들

1️⃣ 글로벌 TOP OSAT (규모·첨단 패키징)

ASE Technology

• 세계 1위 OSAT
• 2.5D·3D·SiP·Fan-Out 등 풀라인업
• 주요 고객: TSMC·NVIDIA·Apple 생태계
• 강점: 대규모 생산 + 첨단 패키징

Amkor Technology

• 세계 2위권 OSAT
• 한국·동남아 생산기지
• 모바일·자동차·AI 패키징 강자
• 삼성·퀄컴·애플 고객 비중 큼

JCET

• 중국 최대 OSAT
• 국가 전략 지원
• SiP·Fan-Out 패키징 확대
• 중국 팹리스·IDM 중심 고객

2️⃣ 대만·아시아 주요 OSAT (메모리·테스트 특화)

Powertech Technology (PTI)

• 메모리 패키징·테스트 특화
• DRAM·NAND·HBM 후공정
• SK hynix·Micron 연계 강함

ChipMOS

• 테스트·DDI 패키징 전문
• 디스플레이 드라이버 IC 강자

Tongfu Microelectronics

• AMD 패키징 파트너 경험
• 고성능 로직 패키징 확대

3️⃣ 한국 OSAT (메모리·테스트 강점)

Hanmi Semiconductor

• 장비 기업이지만 OSAT 핵심 파트너
• HBM용 TC 본더 세계 최상위
• OSAT·메모리 IDM 필수 장비 공급

LB Semicon

• 모바일·전력반도체 패키징
• 삼성 시스템LSI 연계

Nepes

• Fan-Out·2.5D 패키징
• 첨단 패키징 기술력 보유

4️⃣ OSAT의 핵심 공정 영역

• Assembly(조립)
  다이싱 → 다이 어태치 → 와이어본딩/플립칩 → 몰딩
• Advanced Packaging
  TSV · 2.5D(인터포저) · 3D · Fan-Out · SiP
• Test(검사)
  전기적·신뢰성·번인 테스트

5️⃣ 산업 트렌드 (중요)

• AI·HBM → 패키징이 성능 결정
• 파운드리 미세화 한계 → 후공정 가치 급등
• OSAT = 단순 하청 → 첨단 기술 파트너
• TSMC·삼성도 첨단 패키징 일부 내재화

🔎 한 줄 요약

• ASE·Amkor = 글로벌 양대 산맥
• PTI = 메모리/HBM 특화
• AI 시대 = OSAT의 전성기

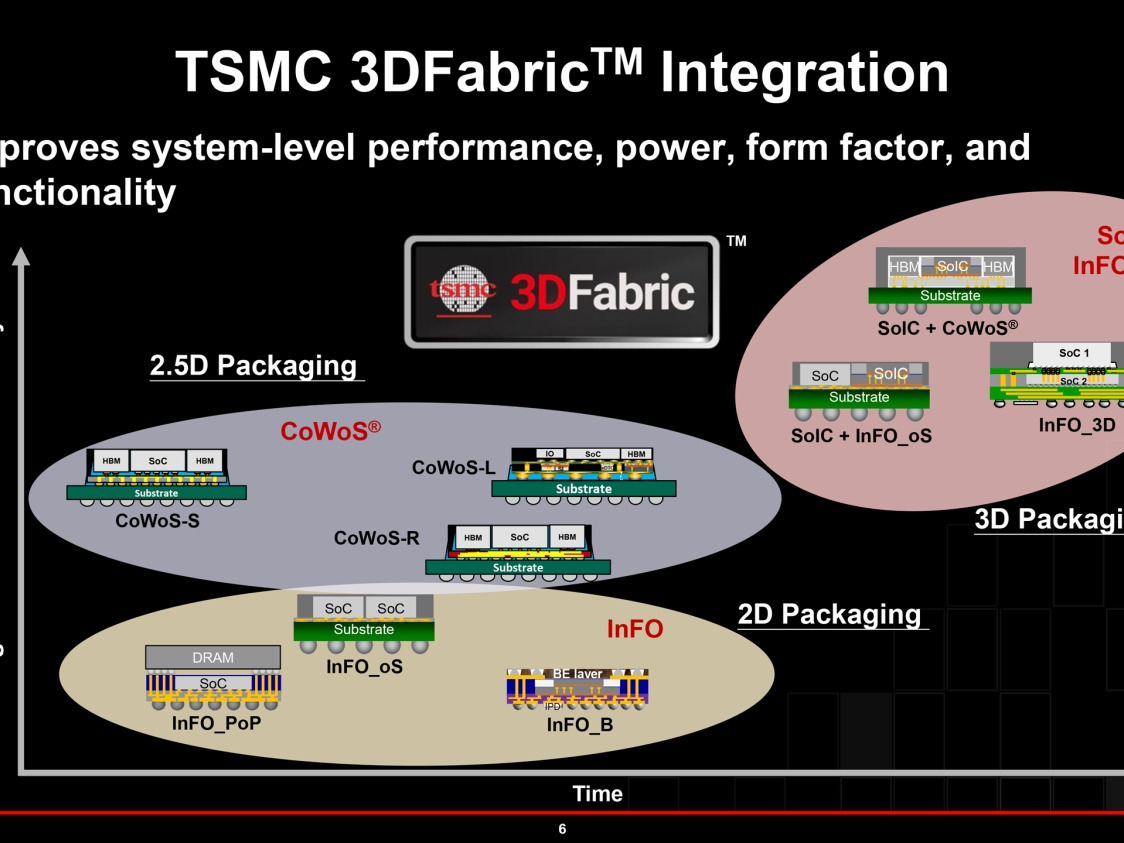

📌CoWoS

CoWoS는 TSMC가 개발한 2.5D 고급 반도체 패키징 기술로, 대형 로직 칩(GPU·AI 가속기 등)과 **HBM(고대역폭 메모리)**을 실리콘 인터포저 위에 나란히 배치해 초고속·저전력 연결을 구현합니다.

1️⃣ CoWoS 구조 한눈에 보기

Chip → Wafer → Substrate의 3단 적층이 핵심입니다.

1. Logic Die: GPU/AI 칩
2. HBM Stack: TSV로 적층된 HBM
3. Silicon Interposer: 미세 배선으로 로직–HBM을 초단거리 연결
4. Package Substrate: 메인 PCB와 전기적 연결

➡️ 로직과 메모리가 같은 인터포저 위에 있어, 기존 PCB 대비 대역폭↑·지연↓·전력↓

2️⃣ 왜 CoWoS가 중요한가?

• 폭발적 대역폭: HBM과 수천 개 I/O를 병렬 연결
• 저지연·저전력: 짧은 배선 길이
• 대형 칩 가능: 레티클 한계를 우회하는 패키징 설계
• AI 최적: 학습/추론의 메모리 병목 해소

3️⃣ CoWoS vs 2.5D / 3D 패키징

구분특징

CoWoS	실리콘 인터포저 기반 2.5D, 대형 로직+HBM 최적
일반 2.5D	인터포저 사용(범용), 구현 난이도·성능은 다양
3D (Foveros 등)	칩을 수직 적층, 열·공정 난이도↑

4️⃣ 대표 적용 사례

• NVIDIA AI GPU (A100/H100/Blackwell 계열)
• AMD Instinct MI 시리즈
• HPC·AI 가속기 전반

5️⃣ CoWoS의 한계와 확장

• 병목: 실리콘 인터포저 면적·수율·공정 캐파
• 비용: 고난도 공정으로 단가 상승
• 확장 로드맵: CoWoS-S, CoWoS-L 등으로 대면적·다이 수 증가

핵심 요약

CoWoS = AI 시대의 필수 패키징
HBM과 대형 로직을 가장 효율적으로 연결해 성능/전력/확장성을 동시에 끌어올립니다.

📌반도체 기판 재료(Substrate Materials) 정리

반도체에서 **기판(Substrate)**은 칩을 지지하고 전기적 신호·전력을 전달하며, 열을 분산시키는 핵심 구조 재료입니다. 용도에 따라 패키지 기판, PCB 기판, 차세대 유리 기판으로 구분됩니다.

1️⃣ 패키지 기판 (IC Package Substrate)

칩과 메인 PCB 사이에 위치

🔹 ABF (Ajinomoto Build-up Film, 아지노모토 빌드업 필름 )

• 재료: 에폭시 수지 + 유리섬유(빌드업 필름)
• 특징: 미세 배선(μm급), 고다층, 고주파 특성 우수
• 용도: CPU, GPU, AI 가속기, HBM 패키지(CoWoS 등)
• 대표 기업: Ajinomoto(원천소재), 삼성전기, Ibiden, Unimicron

🔹 BT (Bismaleimide Triazine)

• 재료: BT 수지 + 유리섬유
• 특징: ABF 대비 미세화 한계·원가↓
• 용도: 모바일 AP, 중저가 패키지

2️⃣ 메인 PCB 기판 (Printed Circuit Board)

**완성품 보드(메인보드)**에 사용

🔹 FR-4 (Flame Retardant-4)

• 재료: 에폭시 수지 + 유리섬유
• 특징: 저가, 범용, 난연성
• 용도: PC·가전·산업용 보드 전반
• 한계: 고속 신호·초미세 배선에는 불리

🔹 고주파 PCB 소재

• 재료: PTFE(Teflon)계, 저유전 수지
• 용도: 5G/6G, RF, 레이더
• 대표: Rogers Corporation

3️⃣ 인터포저 기판 (Interposer)

2.5D/3D 패키징의 핵심

🔹 실리콘 인터포저 (Si Interposer)

• 재료: 단결정 실리콘
• 특징: TSV·초미세 배선 가능
• 용도: HBM + GPU(CoWoS)
• 단점: 비용·면적 한계

🔹 유리 인터포저 (Glass Interposer, 차세대)

• 재료: 초저열팽창 유리
• 장점: 대면적, 평탄도↑, 신호 손실↓, 비용↓ 가능
• 현황: 연구·양산 전환 단계
• 주도: Intel, 삼성전자

4️⃣ 기판 재료 한눈에 비교

구분                                     대표 재료             미세배선           비용                             적용

패키지 기판	ABF	◎	높음	CPU·GPU·AI
패키지 기판	BT	○	중	모바일
메인 PCB	FR-4	△	낮음	범용
인터포저	실리콘	◎◎	매우 높음	HBM
차세대	유리	◎◎	중(예상)	AI/HPC

5️⃣ 핵심 정리

• AI·HBM 시대: ABF 패키지 기판 + 실리콘 인터포저가 주력
• 병목 포인트: ABF 수급·대면적 인터포저 캐파
• 미래 방향: 유리 기판으로 대형화·저비용·저손실 전환

📌 삼성전자 시스템 반도체 제품 정리

삼성전자 시스템 반도체 제품 정리

삼성전자의 **시스템 반도체(System LSI)**는
👉 메모리를 제외한 모든 반도체 제품군을 의미하며,
모바일·카메라·자동차·전력·보안까지 폭넓게 구성되어 있습니다.

---

1️⃣ SoC / AP (System on a Chip)

🔹 Exynos 시리즈

• Exynos 2400 / 2200 등
• 스마트폰용 AP(Application Processor)
• CPU + GPU + NPU + ISP 통합

📌 용도

• 갤럭시 스마트폰
• 일부 태블릿·임베디드 기기

---

2️⃣ 이미지 센서 (CIS, Camera Image Sensor)

🔹 ISOCELL 시리즈

• ISOCELL HP2 / GN / HM
• 스마트폰·자동차·보안 카메라용

📌 특징

• 세계 최고 수준 고해상도
• 픽셀 기술·저조도 성능 강점

👉 삼성 시스템 반도체 중 글로벌 1~2위 경쟁력

---

3️⃣ 자동차용 반도체

🔹 Automotive SoC & MCU

• 차량 인포테인먼트
• ADAS·차량 제어

🔹 자동차용 이미지 센서

• 전방·후방·서라운드 카메라

📌 특징

• 고온·고신뢰성(AEC-Q100)
• 장기 공급 필수

---

4️⃣ 전력 관리 반도체 (PMIC)

🔹 Power Management IC

• 전압 조절·전력 분배
• 스마트폰·웨어러블·가전

📌 시스템 반도체에서 수익성 높은 영역

---

5️⃣ 디스플레이·인터페이스 IC

• DDI (Display Driver IC)
• Touch IC
• 각종 인터페이스 컨트롤러

📌 모바일·TV·가전 핵심 부품

---

6️⃣ 보안·인증 반도체

🔹 보안 IC / Secure Element

• 생체 인증
• 결제·암호화

📌 모바일·IoT·금융 기기 필수

---

7️⃣ RF / 통신 반도체

• RF Transceiver
• 5G 통신용 IC
• 일부 모뎀 기능

📌 Exynos SoC와 연동

---

8️⃣ 삼성 시스템 반도체 한눈 요약

분류                                                                    대표 제품

SoC/AP	Exynos
이미지 센서	ISOCELL
자동차 반도체	Auto SoC, Auto CIS
전력 반도체	PMIC
디스플레이 IC	DDI
보안 IC	Secure IC
통신 IC	RF, Modem

---

🔑 핵심 정리 한 줄

삼성전자 시스템 반도체는
‘스마트폰 두뇌(Exynos) + 눈(ISOCELL) + 전력·보안·차량용 칩’으로 구성된
비메모리 반도체 전반을 포괄한다.

💡반도체 분류 핵심 한 판 정리!

1. 기능별: 메모리(저장) / 시스템(처리)

2. 메모리: 휘발성(DRAM) / 비휘발성(NAND)

3. 업체별: 팹리스(설계) / 파운드리(위탁생산)

4. 미래 기술: AI 반도체의 핵심인 HBM, PIM 등

반도체 산업의 기초를 알면 주식 시장의 흐름도 보입니다.

자주 묻는 질문 ❓

Q: CPU와 GPU는 어디에 속하나요?

A: 둘 다 정보를 처리하는 역할을 하므로 시스템 반도체에 속합니다. 특히 CPU는 중앙 연산을, GPU는 그래픽 및 대규모 병렬 연산을 담당합니다.

Q: 왜 우리나라 기업들은 메모리에 강한가요?

A: 메모리 반도체는 표준화된 제품을 대량 생산하는 '규모의 경제'가 중요합니다. 우리나라는 과감한 시설 투자와 공정 미세화 기술력으로 이 분야에서 세계 최고의 경쟁력을 확보했습니다.



자, 이제 반도체 지도가 조금 그려지시나요? 처음에는 복잡해 보여도 큰 틀에서 '기억'과 '연산'만 구분하면 절반은 성공입니다. 혹시 글을 읽으면서 "이건 무슨 뜻이지?" 하고 더 궁금해진 반도체 용어가 있다면 언제든지 댓글로 남겨주세요! 제가 아는 선에서 최대한 친절하게 답해드릴게요. 긴 글 읽어주셔서 감사합니다! 😊

⚠️ 면책조항
본 내용은 참고용 초안으로, 사실과 다른 정보가 포함될 수 있습니다. 동일한 내용을 여러 증권전문가가 분석해도 각자 다른 관점과 결론을 제시하는 것처럼, 본 분석 역시 매번 해석 방식이나 강조점이 달라질 수 있습니다. 따라서, 제시된 모든 내용은 반드시 본인의 직접 검증해야 하며, 투자의 최종 결정과 책임은 사용자 본인에게 있습니다.
