반도체 단위 구조 완벽 가이드: 웨이퍼부터 시스템까지 5단계



반도체는 어떻게 구성될까요? 웨이퍼라는 거대한 도화지에서 시작해 하나의 완성된 시스템이 되기까지, 반도체의 복잡한 단위 구조를 5단계로 나누어 쉽게 설명해 드립니다. 현대 기술의 정수를 이해하고 싶다면 이 글을 끝까지 읽어보세요!

여러분, 혹시 우리가 매일 사용하는 스마트폰이나 노트북 속에 들어있는 반도체가 어떤 단계를 거쳐 만들어지는지 궁금해본 적 있으신가요? 저도 처음엔 반도체가 그냥 작은 검은색 사각형 덩어리인 줄만 알았어요. 그런데 공부를 해보니 마치 거대한 도시를 건설하는 것 같은 정교한 계층 구조가 있더라고요. 솔직히 말해서 좀 놀라웠달까요? 오늘은 제가 공부한 내용을 바탕으로 반도체의 기초인 웨이퍼부터 최종 단계인 시스템까지, 그 흥미진진한 구조를 하나씩 풀어보려고 해요. 같이 한번 알아봐요! 😊



1. 웨이퍼(Wafer), 모든 것의 시작 🤔

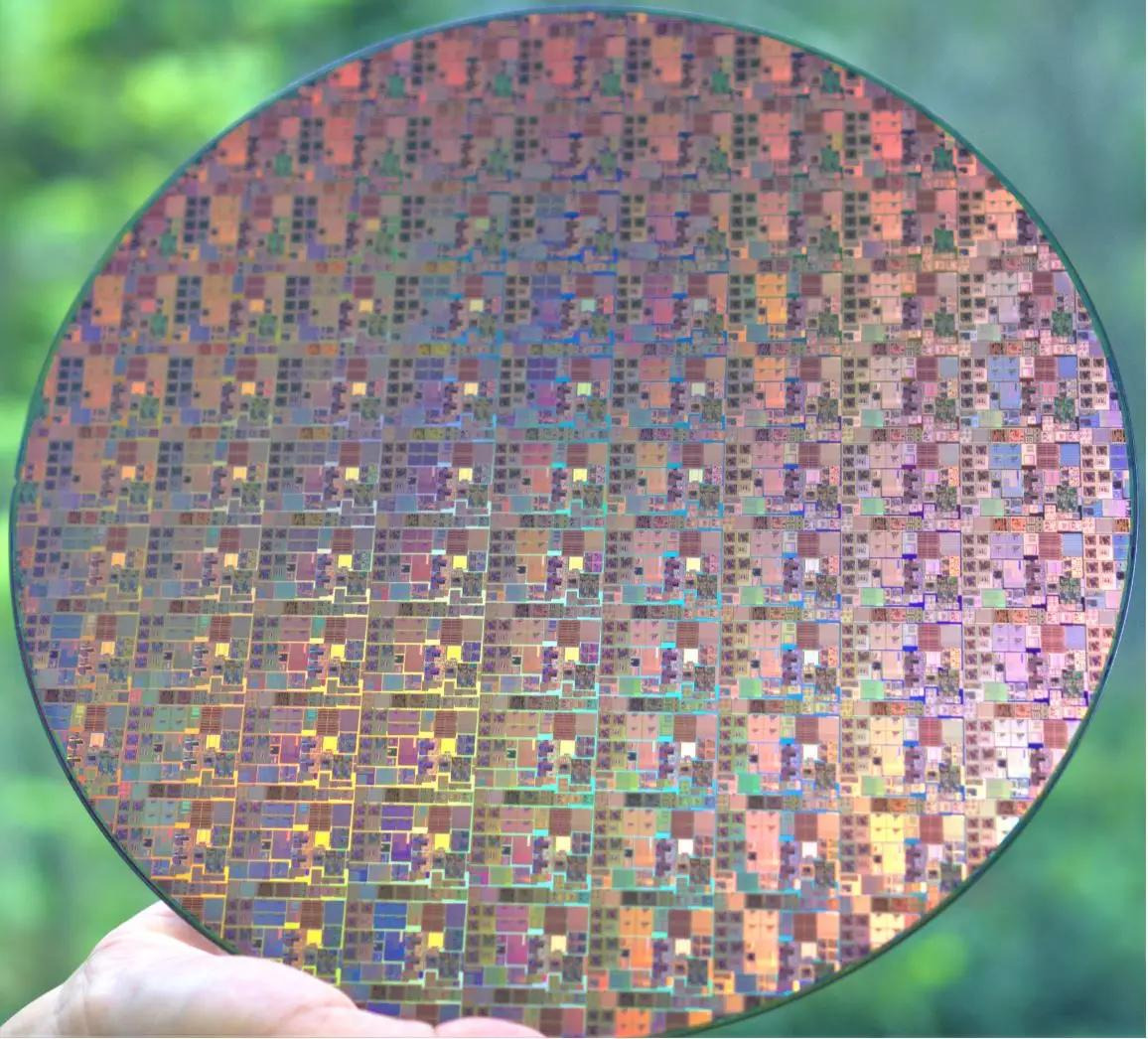

반도체를 만드는 가장 첫 번째 단위는 바로 **웨이퍼(Wafer)**입니다. 쉽게 말해 반도체 회로를 그리기 위한 얇고 둥근 '도화지'라고 생각하시면 돼요. 주로 모래에서 추출한 실리콘(Si)으로 만들어지는데, 반짝거리는 둥근 원판 모양이 특징이죠.

이 웨이퍼가 얼마나 크고 깨끗하냐에 따라 한 번에 만들 수 있는 반도체의 양이 결정됩니다. 요즘 뉴스에서 흔히 들리는 '12인치(300mm) 웨이퍼'가 바로 이 단위를 말하는 것이랍니다.

💡 알아두세요!
웨이퍼는 잉곳(Ingot)이라는 실리콘 기둥을 아주 얇게 슬라이스해서 만듭니다. 표면이 거울처럼 매끄러워야 회로를 정밀하게 새길 수 있어요.

2. 다이(Die), 도화지 속의 개별 그림 📊

웨이퍼 위에 수많은 복잡한 회로를 그려 넣은 후, 격자 모양으로 하나하나 자르게 됩니다. 이때 잘려 나간 작은 사각형 조각 하나하나를 **다이(Die)**라고 불러요. 아직 껍데기를 씌우기 전의 순수한 반도체 결정 상태죠.

단위별 비교표

구분	주요 특징	비유
웨이퍼	둥근 실리콘 원판	커다란 도화지
다이(Die)	회로가 새겨진 작은 조각	잘라낸 그림 조각

3. 칩(Chip= IC(Integrated Circuit)), 옷을 입은 반도체 🛡️

앞서 말한 '다이'는 매우 약해서 공기 중의 습기나 작은 충격에도 금방 망가져요. 그래서 검은색 수지로 감싸고 외부와 전기를 주고받을 수 있는 다리(Lead frame이나 Ball)를 달아주는데, 이 과정을 패키징이라고 하며 완성된 결과물을 **칩(Chip)**이라고 합니다. IC = 다이(회로) + 패키지(보호/연결)

우리가 흔히 '반도체 부품'이라고 부르는 형태가 바로 이 단계예요. 이제야 비로소 전자기기 내부에 장착될 준비가 된 셈이죠.

⚠️ 주의하세요!
실제 현장에서는 다이(Die)와 칩(Chip)이라는 용어를 혼용해서 쓰기도 하지만, 엄밀히 말하면 패키징 전후의 차이가 있답니다.

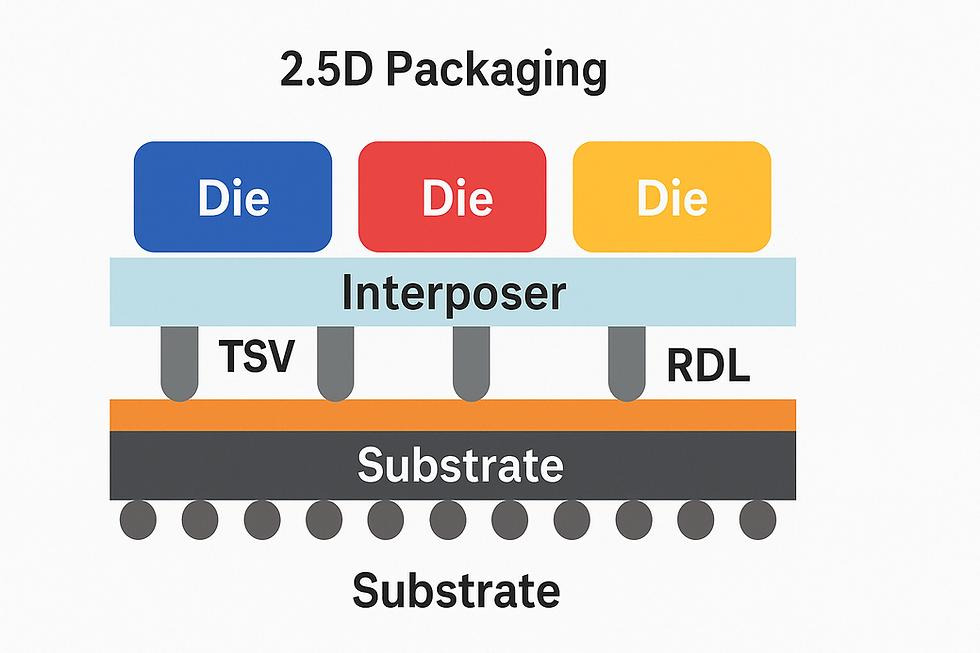

2.5D Package

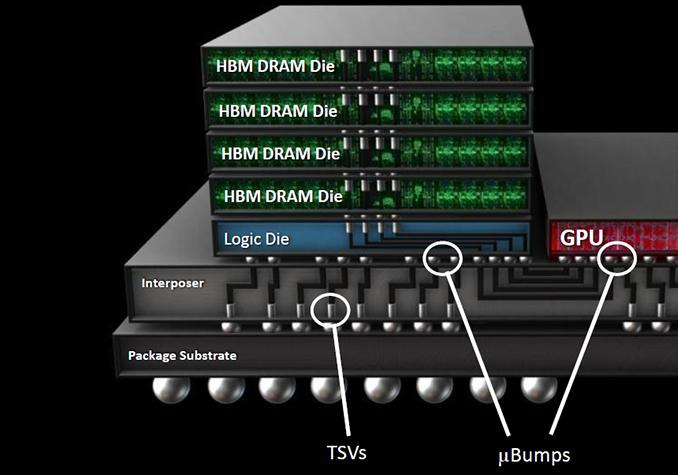

HBM 3D vs 3D Package

HBM3D이면서 2.5D Package





VS

위 3D Package vs 아래 2.5D Paqckge

4. 모듈(Module), 칩들이 모여 만드는 기능 🧩

칩 하나만으로는 복잡한 일을 다 처리하기 힘들 때가 많아요. 그래서 여러 개의 칩을 하나의 기판(PCB) 위에 나란히 배치해 특정 기능을 수행하게 만드는데, 이를 **모듈(Module)**이라고 부릅니다.

대표적인 모듈 예시 📝

• 메모리 모듈(RAM): 여러 개의 DRAM 칩이 박혀 컴퓨터에 꽂는 길쭉한 형태
• 카메라 모듈: 이미지 센서 칩, 렌즈, 구동 부품이 합쳐진 형태

5. 시스템(System), 최종 완성체 📱

드디어 마지막 단계입니다! 여러 모듈과 각종 부품이 결합되어 스마트폰, 컴퓨터, 자동차와 같이 우리가 실제로 사용하는 독립적인 제품이 되는 단위를 **시스템(System)**이라고 합니다.

최근에는 기술이 워낙 발전해서 아예 여러 기능을 하나의 칩 안에 몽땅 때려 넣기도 하는데, 이걸 **SoC(System on Chip)**라고 불러요. 칩 하나가 곧 시스템의 역할을 하는 무시무시한 기술이죠!

웨이퍼 → 다이 → 패키지 → 칩(GPU) → 모듈(그래픽카드) → 시스템(PC/서버)

💡

반도체 구조 1분 요약

기초: 웨이퍼 - 원재료 기판

최소단위: 다이 - 잘려진 회로 조각

부품화: 칩 - 패키징 완료 상태

기능단위: 모듈 - 여러 칩의 집합

웨이퍼에서 시스템까지, 반도체는 계층적으로 진화합니다.



자주 묻는 질문 ❓

Q: 왜 웨이퍼는 사각형이 아니고 둥근 모양인가요?

A: 원재료인 실리콘 기둥(잉곳)을 원통형으로 뽑아내기 때문이에요. 원통을 썰면 자연스럽게 원형이 되는 거죠!

Q: SoC와 일반 시스템의 차이는 무엇인가요?

A: 일반 시스템은 여러 부품을 메인보드에 꽂는 방식이라면, SoC는 그 모든 부품을 칩 하나에 다 집어넣었다고 보시면 됩니다.

자, 이렇게 해서 반도체의 5단계 구조를 모두 살펴봤습니다. 뭐랄까, 알고 나니까 전자기기를 보는 눈이 조금 달라지지 않나요? "저 안엔 다이가 있고, 패키징된 칩이 모듈이 되어 돌아가고 있겠군!" 하고 말이죠. 더 궁금한 점이 있다면 언제든 댓글로 물어봐 주세요! 우리 같이 공부해요~ 😊
