유리 기판이 반도체 생태계를 뒤흔들 혁신인 이유



미래 반도체의 핵심, 유리 기판(Glass Substrate) 기술! 기존 플라스틱 기판의 한계를 뛰어넘어 고성능, 저전력 시대를 여는 유리 기판의 원리와 시장 전망을 쉽고 전문적으로 파헤쳐 봅니다. 이 혁신 기술이 왜 '게임 체인저'인지 지금 바로 확인하세요!

요즘 반도체 업계에서 가장 뜨거운 키워드 중 하나, 바로 '유리 기판(Glass Substrate)'이에요. 저도 처음 이 단어를 들었을 때, '유리가 반도체에 쓰인다고?' 하며 되게 의아했거든요. 아니, 고도로 정밀한 반도체 칩이 깨지기 쉬운 유리 위에 올라간다는 게 쉽게 상상이 안 되잖아요.

하지만 AI, 자율주행, 고성능 컴퓨팅(HPC)의 발전 속도를 따라잡으려면 기존의 플라스틱 기반 패키징 기술은 이제 한계에 부딪혔다고 해요. 더 작게, 더 많이, 더 빠르게 신호를 주고받아야 하니까요. 그래서 등장한 이 유리 기판 기술이, 솔직히 말해서 반도체 산업의 미래를 완전히 뒤바꿀 '게임 체인저'로 불리고 있답니다. 😊 이 글을 통해 유리 기판이 정확히 무엇인지, 왜 필요한지, 그리고 앞으로 어떤 변화를 가져올지 쉽게 정리해 볼게요!

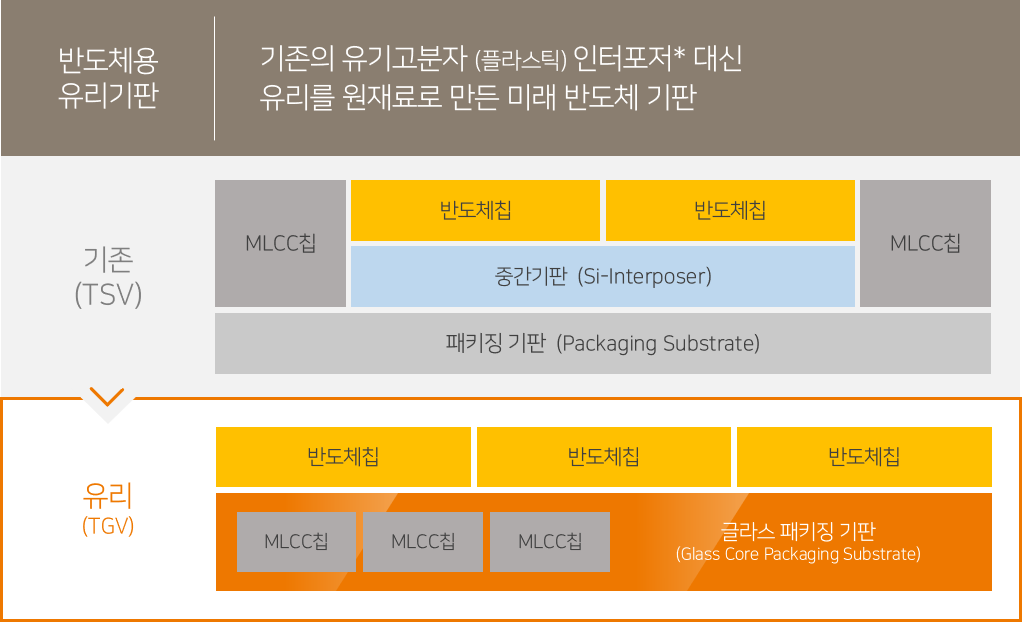

⚙️ 개념적 구분

▶ 전통 구조

▶ 차세대 유리기판 구조

유리 기판(Glass Substrate)이란 무엇인가? 🔍

반도체 유리 기판은 말 그대로 **유리**를 주재료로 만들어진 반도체 패키징용 기판을 의미해요. 반도체는 웨이퍼 위에 만들어진 칩(Die)을 외부 환경으로부터 보호하고, 메인 회로 기판(PCB)과 연결하여 신호를 주고받을 수 있게 하는 '패키징' 과정이 필요한데, 이때 칩을 올려놓는 받침대 역할을 하는 것이 바로 기판입니다.

기존에는 주로 플라스틱/에폭시 복합재인 **ABF(Ajinomoto Build-up Film)** 등의 유기 기판이 사용되었죠. 하지만 칩의 집적도가 높아지고 칩 간의 간격(L/S, Line/Space)이 좁아지면서, 유기 기판이 가진 **열에 의한 변형**, **미세 회로 구현의 한계**, 그리고 **낮은 전송 속도** 문제가 점점 발목을 잡기 시작했어요.

💡 핵심 용어 정리: ABF란?
ABF(Ajinomoto Build-up Film)는 현재 고성능 반도체 패키징에 가장 널리 쓰이는 유기 절연 필름이에요. 미세 회로를 층층이 쌓아 올리는 데 사용되지만, 플라스틱 기반이라 미세 가공이 어렵고 열에 취약한 단점이 있습니다.



유리 기판이 '게임 체인저'인 4가지 이유 ✨

그렇다면 유리 기판이 왜 미래 기술로 각광받는 걸까요? 솔직히 유리 기판은 만들기가 까다롭고 초기 비용도 많이 들거든요. 그럼에도 불구하고 이 기술에 모든 빅테크 기업이 집중하는 이유는, 기존 기판이 따라올 수 없는 압도적인 4가지 구조적 장점 때문입니다.

1. 극도의 평탄도(Flatness)와 치수 안정성유리는 플라스틱보다 표면이 훨씬 매끄럽고 평탄해요. 이 덕분에 칩을 여러 개 쌓는 고집적 패키징(2.5D/3D 패키징) 시 접합 불량 없이 안정적으로 회로를 구현할 수 있습니다. 또한, 열을 받아도 변형되는 정도(CTE, 열팽창 계수)가 유기 기판보다 훨씬 낮아 미세 회로의 정밀도를 유지하는 데 결정적이죠.
2. 초미세 회로 구현 가능 (L/S 축소)치수 안정성이 높다는 것은 회로 선폭(L)과 간격(S)을 현저히 줄일 수 있다는 뜻이에요. 유기 기판의 한계가 L/S 10μm(마이크로미터) 수준인데 반해, 유리 기판은 2μm 이하까지도 가능하다고 전망됩니다. 이는 곧 데이터 처리 속도와 효율의 비약적인 향상으로 이어집니다.
3. 뛰어난 전기적 특성 (저전력, 고속 통신)유리는 신호 손실이 적고, 유전율(Dk)과 유전정접(Df)이 낮아요. 이게 무슨 말이냐면, 전기 신호가 기판을 통과할 때 방해를 덜 받고 더 빨리 전달될 수 있다는 뜻이에요. 결과적으로 전력 소모는 줄고, 데이터 전송 속도는 빨라집니다. 고성능 AI 칩에 필수적인 특성이죠.
4. 대면적화 및 원가 절감 가능성유리 기판은 기존 유기 기판보다 훨씬 큰 크기로 생산할 수 있어요. 큰 기판 위에 더 많은 칩을 동시에 만들 수 있으니, 장기적으로는 생산 효율이 올라가고 원가가 절감될 수 있습니다. 일종의 '규모의 경제'를 실현하는 거죠.

유리 기판과 유기 기판 및 실리콘 기판 비교 📝

🧮 기술적 특징

항목                                     실리콘 인터포저                               유리 인터포저                    유기 인터포저

평탄도	매우 우수	가장 우수	중간
열팽창계수(CTE)	낮음 (Si와 유사)	매우 낮음	높음
유전율 (Dk)	중간	매우 낮음	높음
가공 난이도	높음 (TSV 공정 복잡)	중간 (TGV 기술)	낮음
비용	높음	중간	저렴
적용 예	HPC, HBM, GPU	차세대 AI칩	모바일, 저가형



유리 기판 기술이 해결해야 할 과제들 ⚠️

이렇게 장점만 가득한 유리 기판이지만, 아직 상용화 초기 단계이기 때문에 넘어야 할 산이 꽤 많아요. 솔직히 말해서, 이게 제일 어려운 부분이기도 하죠. 특히 기술적인 난이도가 '넘사벽' 수준이라서, 세계적인 기업들도 아직 완전히 해결하지 못한 문제들이 있거든요.

⚠️ 해결해야 할 3대 기술 난제
1. **유리 관통 전극(TGV) 형성:** 유리 기판에 수천, 수만 개의 미세한 구멍을 뚫고 전극을 채워 넣는 기술 (수율 확보가 매우 어려움).
2. **초박형 유리 취급:** 유기 기판보다 훨씬 얇은 (100~300μm) 유리 기판을 깨지지 않게 다루는 공정 기술.
3. **비용 효율성:** 유기 기판 대비 비싼 재료비와 복잡한 공정으로 인한 높은 초기 생산 단가.

현재 인텔(Intel)을 비롯해 삼성전기, LG이노텍, 일본의 쇼와덴코 등 글로벌 기업들이 이 TGV 기술과 대면적 공정 기술 개발에 사활을 걸고 있어요. 특히 2020년대 후반을 목표로 양산 체제를 구축하려는 경쟁이 아주 치열합니다. 제 생각엔, 이 난제를 가장 먼저 안정적으로 해결하는 기업이 반도체 패키징 시장을 완전히 장악할 것 같아요.



글로벌 시장과 전망 핵심 요약 📝

유리 기판 기술은 곧 다가올 고성능 반도체 시대의 필수적인 인프라입니다. 우리가 꼭 기억해야 할 핵심 포인트를 다시 한번 짚어볼게요.

• 유기 기판의 대체제: AI, HPC, 데이터 센터의 폭증하는 요구를 유일하게 만족시킬 차세대 솔루션으로 평가됩니다.
• 주요 적용 분야: 고성능 GPU, CPU, 그리고 HBM(고대역폭 메모리)을 결합하는 첨단 2.5D/3D 패키징에 가장 먼저 사용될 예정입니다.
• 시장 성장 전망: 인텔, 삼성, 애플 등 주요 플레이어들이 2025~2027년을 상용화 목표 시점으로 제시하고 있어, 향후 5년간 급격한 시장 성장이 예상됩니다.

💡

유리 기판 기술의 미래 가치

최대 장점: 극도의 평탄도와 낮은 CTE로 고집적 패키징에 최적화.

기술적 우위: 기존 유기 기판 대비 5배 이상 미세한 2μm 이하 회로 구현이 목표.

경쟁 요소 (수율): 핵심 난제인 TGV (Glass Via) 기술의 안정적 확보가 상용화의 열쇠.

전력 효율: 낮은 유전정접(Df) 덕분에 신호 손실이 적고 전력 소모를 크게 줄일 수 있음.

시장 선점: 인텔이 2026~2028년 상용화를 선언하며 글로벌 투자 경쟁이 점화됨.

유리 기판은 반도체 산업의 혁신적인 도약을 이끌 차세대 플랫폼입니다.

자주 묻는 질문 ❓

Q: 유리 기판은 언제부터 상용화될 예정인가요?

A: 주요 글로벌 기업들은 2026년~2028년 사이에 고성능 AI 및 HPC 분야를 중심으로 초기 상용화를 목표로 하고 있습니다. 대중화는 그 이후가 될 가능성이 높습니다.

Q: 유리 기판이 유기 기판보다 깨지기 쉽지 않나요?

A: 제조 공정 중 취급 난이도가 높은 것은 사실입니다. 하지만 최종 제품에는 강화된 형태로 사용되며, 오히려 유기 기판이 가진 열에 의한 변형 문제가 없기 때문에 수율 개선에 유리할 수 있습니다.

Q: 이 기술이 적용되는 가장 큰 이유는 무엇인가요?

A: 가장 큰 이유는 **AI 반도체의 고집적화** 때문입니다. 칩을 수평/수직으로 여러 개 쌓아 연결해야 하는데, 유리의 완벽한 평탄도와 미세 회로 구현 능력 없이는 신호 왜곡과 불량을 피하기 어렵습니다.



반도체 유리 기판은 단순한 신기술을 넘어, 앞으로 수십 년간 반도체 산업의 발전 방향을 결정지을 핵심 기술이라고 생각해요. 우리가 쓰는 모든 첨단 기기가 더 빠르고 효율적으로 작동하게 만드는 숨은 주역이 될 겁니다! 이 글이 여러분의 반도체 시장 이해에 조금이나마 도움이 되었기를 바라며, 더 궁금한 점이 있다면 언제든 댓글로 물어봐 주세요~ 😊
